我們都知道要根據防雷分區的不同來選用不同類別的電涌保護器，不同類別的產品分別用不同的波形去做防雷檢測。T1：10/350μs，T2：8/20μs，T3：1.2/50μs和8/20μs的復合波。下面第三方防雷檢測機構-廣東雷寧普為大家來介紹下電涌保護器防雷檢測測試波形，來加深了解不同類別電涌保護器的區別。

防雷檢測常用波形

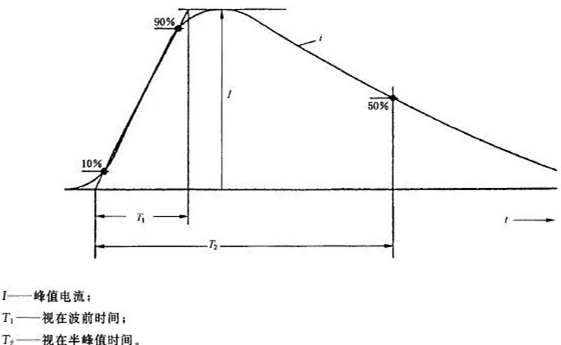

10/350μs、8/20μs是電流波形，1.2/50μs是電壓波形。視在波前時間（T1）、視在半峰值時間（T2）的大小決定了一個波形的形狀。如下圖、表可以幫助你來了解測試波形。這3個波形是防雷檢測比較常用的波形。

①表示10/350μs波形②表示8/20μs波形。我們可以簡單的理解為，波形曲線下面的面積代表了該波形的雷電能量。

防雷檢測無法確定沖擊電流值時，沖擊電流如何取值？

同樣幅值電流（圖示為100kA）的兩種波形，10/350μs波形的能量遠遠大于8/20μs波形的能量。兩種波形的產品絕不能混用，不能把T2類別（8/20μs）的產品當做T1類別（10/350μs）的產品來用，達不到相應的保護效果。在國標GB50057-2010版不止一處用粗體字重點強調，需要用I級試驗的電涌保護器，無法確定沖擊電流值時，沖擊電流的取值應等于或大于12.5kA。

“在電源引入的總配電箱處應裝設I級試驗的電涌保護器。電涌保護器的電壓保護水平值應小于或等于2.5KV。每一保護模式的沖擊電流值，當無法確定時，沖擊電流應取等于或大于12.5KA。”

防雷檢測沖擊電流和放電電流的準確表述方式

同樣表示沖擊電流或者放電電流的單位kA，我們在技術文件應有準確的表述。

1. 沖擊電流用Iimp表示，代表的是10/350μs波形。

2. 放電電流有標稱和最大之分，代表的是8/20μs波形。In表示標稱放電電流，Imax表示最大放電電流。

我們經常會看到以下明顯謬誤的表述，注意甄別：

a. 放電電流（10/350μs）：100kA

6. 沖擊電流（8/20μs）：40kA

廣東雷寧普檢測防雷檢測能力

廣東雷寧普實驗室獲得中國合格評定國家認可委員會CNAS認可，市場監管管理局CMA計量資質認定，廣東質檢中誠認證有限公司CTC簽約檢測機構授權，以及美國UL、德國TUV、英國ITS等知名機構認可合作及授權檢測機構。

檢測能力范圍覆蓋GB/T 18802、GB/T 33588、IEC 61643、UL1449、YD/T1542等各國防雷檢測標準的測試項目，具備國標、美規和歐規一站式檢測和安規認證的服務能力。

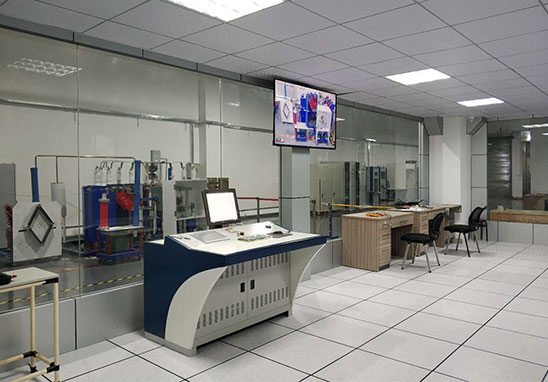

實驗室配備有浪涌沖擊電流發生器、浪涌沖擊電壓發生器、組合波發生器、高低壓TOV試驗平臺、短路電流試驗平臺、矢量網絡分析儀等國內外先進檢測設備，可以滿足1.2/50μS、8/20μS、10/350μS、10/700μS、1/1000μS、10/1000 μS 、1.2/50＆8/20μS不同的沖擊電流波形和電壓波形的測試需求，其中8/20波形沖擊電流幅值覆蓋至200kA，10/350波形沖擊電流幅值覆蓋至150kA。

我們在服務形式上不局限于產品的檢測與認證，根據企業發展需要，在新產品研發、品質控制、國內外檢測標準、測試方法、行業發展等方面提供專業的檢測評估和技術解決方案。
