SPD熱穩定性測試

什么是SPD熱穩定性測試？

SPD熱穩定試驗是SPD安全性能試驗中極為重要的一項測試，由耐熱試驗和熱穩定性試驗組成。

耐熱試驗是把SPD在環境溫度為80℃±5K的加熱箱中保持24h，要求SPD的內部脫離器不動作。其試驗?zāi)康氖强己薙PD的內部脫離器是否在不會造成威脅的溫度下發生誤動作。

熱穩定性試驗將試驗樣品連接到工頻電源，提高電源電壓使SPD有電流流過。考察SPD在通過非正常的電流情況下能不能和外界的熱交換達到平衡，等待故障解除。在無法達到平衡之后脫離器是否可以準確動作，從而避免引發火災。

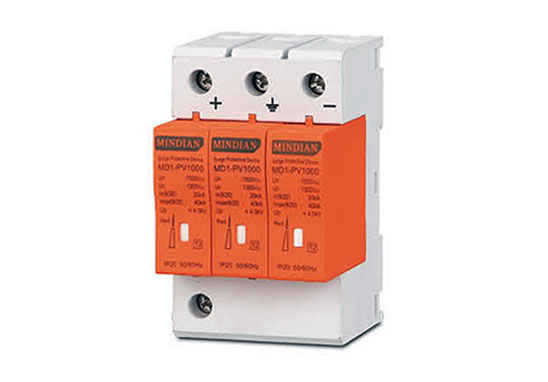

SPD熱穩定性測試

SPD熱穩定性測試標準及方法

1. IEC61643-1、GB18802.1

根據IEC61643-1（GB18802.1-2002）標準[5-7]，對于沒有開關元件和其他元件與SPD并聯的SPD，檢查SPD在流過交流電流為2、5、10、20、40、80、160、320、640和1000mA有效值時，是否達到熱平衡（10min內溫度的變化小于2K）或SPD脫離器是否動作。

對于有開關元件與其他元件串聯的SPD，先將開關元件短路，再對SPD施加最大運行電壓Uc，如無明顯的電流流過，再進行相應電流的熱穩定試驗。

合格判別標準是脫離器動作時SPD表面溫度應總是低于120℃，在脫離器動作后5分鐘，表面溫度應低于80℃。

2. YD/T1235.2

信息產業部行業標準YD/T1235.2-2002[8]對熱穩定試驗要求更為嚴格，SPD的試驗電流相應為20、80、320、1000、2500、5000mA。

IEC61643-1對開關型SPD的熱穩定性試驗以“短路開關元件”替代試驗方式進行，但實際試驗中“短路開關元件”存在可操作性問題，大多數SPD產品根據實際情況集成了許多其它功能如計數、遙信電路等，并且在阻燃、布線、封裝及安裝等方面都有考慮。對于這類SPD，短路開關元件是無法實現的。電性能測試不應該在破壞掉試品的封裝和結構后才可完成。

同樣YD/T1235.2-2002中關于熱穩定性試驗中規定熱穩定試驗僅適用于安裝在L與N或L與PE間的SPD，也是回避對開關型SPD進行熱穩定試驗。YD/T12355系列標準認為“電壓開關型SPD和具有開關特性的組合型SPD因存在沿待進步研究的續流遮斷能力及其試驗方法問題，不宜在除N—PE外的其它保護模式中推廣使用”。
